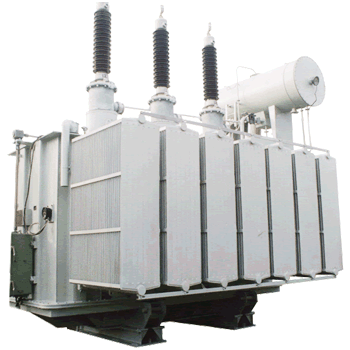

一、110kV電力變壓器主要技術特征是:
1、低損耗:空載損耗比現行國家標準GB6451-1999下降40%左右,負載損耗比現行國家標準GB6451-1999下降15%;
2、低噪聲:噪聲水平達到60dB以下,比國家標準普遍下降近20dB。用戶有特殊要求,還可專門設計制造(55dB以下),滿足我國城網居民供電需求;
3、低局放: 110kV級產品全線流程均為無塵作業,器身內部金屬件、絕緣件全部圓角化,局放量控制在100pc以下;
4、抗短路能力強:本公司自行設計制造的SF10-160000kVA/110kV變壓器已通過國家變壓器質量監督檢驗中心的短路承受能力試驗。
5、外形美觀:油箱折板瓦楞結構,拋丸除銹,粉末電噴涂漆,寬片片式散熱器,永不褪色。
6、不滲漏:所有密封止口限位、上下箱沿雙道密封,所有密封件進口。鄭重承諾絕不滲漏。
二、產品結構及工藝特點:
1、線圈:高壓線圈采用糾結—連續式或內屏—連續式,以改善沖擊電壓下線圈縱向電容分布;線圈均為導向油循環結構,降低繞組溫升,產品設計壽命30年;線圈內硬支撐,雙燕尾墊塊撐條,上下端絕緣為整塊平臺壓板,機械強度高,抗突發短路能力強;線圈內部絕緣件、器身絕緣件均圓角去毛,減少局部放電量。
2、器身采用整體組裝、恒壓干燥,保證線圈均勻收縮且回彈少,有效提高變壓器的電氣強度和抗短路能力。
3、鐵芯:采用高導磁優質取向冷軋硅鋼片,無孔綁扎,框架式結構,D形鐵軛結構為線圈提供大面積平臺,階梯級多級接縫,德國進口喬格線剪切,確保鐵芯毛刺小于20μm,減小了空載損耗,降低了空載電流及噪聲水平。
4、油箱:分鐘罩式和桶式結構兩種。整板折彎瓦楞箱壁;所有密封均為止口限位密封;箱內外金屬件均圓角去毛,焊縫及密封處經三次檢漏試驗(熒光、正壓、負壓試漏);油漆按家電防銹要求制作。
5、總裝:所有組件廠內預裝,配套發運。
